Tất tần tật về mỏ hàn chì và cách hàn linh kiện

Mỏ hàn chì là thiết bị thông dụng khi sửa chữa máy móc, linh kiện điện, điện tử. Chúng ta không chỉ bắt gặp nó ở các cửa hàng sửa chữa đồ điện mà còn dễ dàng bắt gặp nó trong các ngôi nhà dùng để sửa chữa các thiết bị gia dụng. Vậy mỏ hàn chì là gì và cách sử dụng nó như thế nào?

Mỏ hàn chì là gì?

Mỏ hàn chì (mỏ hàn nhiệt) là thiết bị gia nhiệt làm nóng chảy chì hàn để thực hiện các mối nối trên bảng mạch in PCB hoặc nối các chi tiết kim loại bằng mối hàn

Nhân tiện nói về mỏ hàn, củng xin giới thiệu một số dạng mỏ hàn được sử dụng phổ biến ngày nay (nhưng không phải loại nào củng dùng để hàn linh kiện đâu nhé). Ba loại mỏ hàn hàn thông dụng có thể kể đến như: mỏ hàn nhiệt, mỏ hàn xung, mỏ hàn khí

Mỏ hàn nhiệt	Mỏ hàn xung	Mỏ hàn khí
Sửa chữa điện tử	Sửa chữa điện tử	Hàn kim loại
Sử dụng dây lò xo để đốt nóng mũi hàn	Sử dụng hiện tượng đoản mạch giữa hai đầu mỏ hàn và chì hàn để tạo mối hàn	Dùng hỗn hợp khí Axetilen (đất đèn) để đốt nóng phần tiếp xúc giữa 2 mảnh kim loại đến khi tan chảy và hòa tan vào nhau

Trong ba loại mỏ hàn trên thì mỏ hàn nhiệt là loại thiết bị thông dụng nhất nhờ vào mức giá thành rẻ, dễ dàng mua được ở nhiều nơi, phương thức sử dụng đơn giản, nhỏ gọn. Trong bài viết này tôi sẽ giới thiệu cho bạn cách sử dụng mỏ hàn nhiệt để tạo một mối hàn hoàn chỉnh

Hướng dẫn sử dụng mỏ hàn chì để hàn mạch

Trong một quá trình hàn chì có ba yếu tố không thể thiếu, do đó hãy đảm bảo đầy đủ các yếu tố này trước khi bắt đầu quá trình hàn linh kiện

Mỏ hàn

Đương nhiên rồi, để thực hiện mối hàn thì mỏ hàn là thiết bị chắc chắn không thể thiếu. Hiện nay trên thị trường có rất nhiều loại mỏ hàn khác nhau, một thông số nên lưu ý khi mua mỏ hàn chính là công suất (W). Công suất của mò hàn chì càng lớn thì nhiệt độ sinh ra càng cao

Mức công suất thông dụng nhất là của mỏ hàn là 40W tại sao lại như vậy?
- Tại 40W mỏ hàn cung cấp một lượng nhiệt vừa đủ không làm hỏng linh kiện
- Công suất có hơn nhanh chóng gây ra tình trạng oxy hóa bề mặt
- Nhiệt độ quá cao do công suất lớn có thể làm cháy nhựa thông, bám lại lớp khét trên mối hàn giảm tính thẩm mỹ
Nhựa thông

Nhựa thông là một vật liệu không thể thiếu trong việc hàn chì nó giúp tạo một lớp tráng phù lên bề mặt giúp chống oxy hóa giúp tăng tuổi thọ mũi hàn, ngoài ra nó còn giúp mỗi hàn có khả năng bám dính tốt hơn

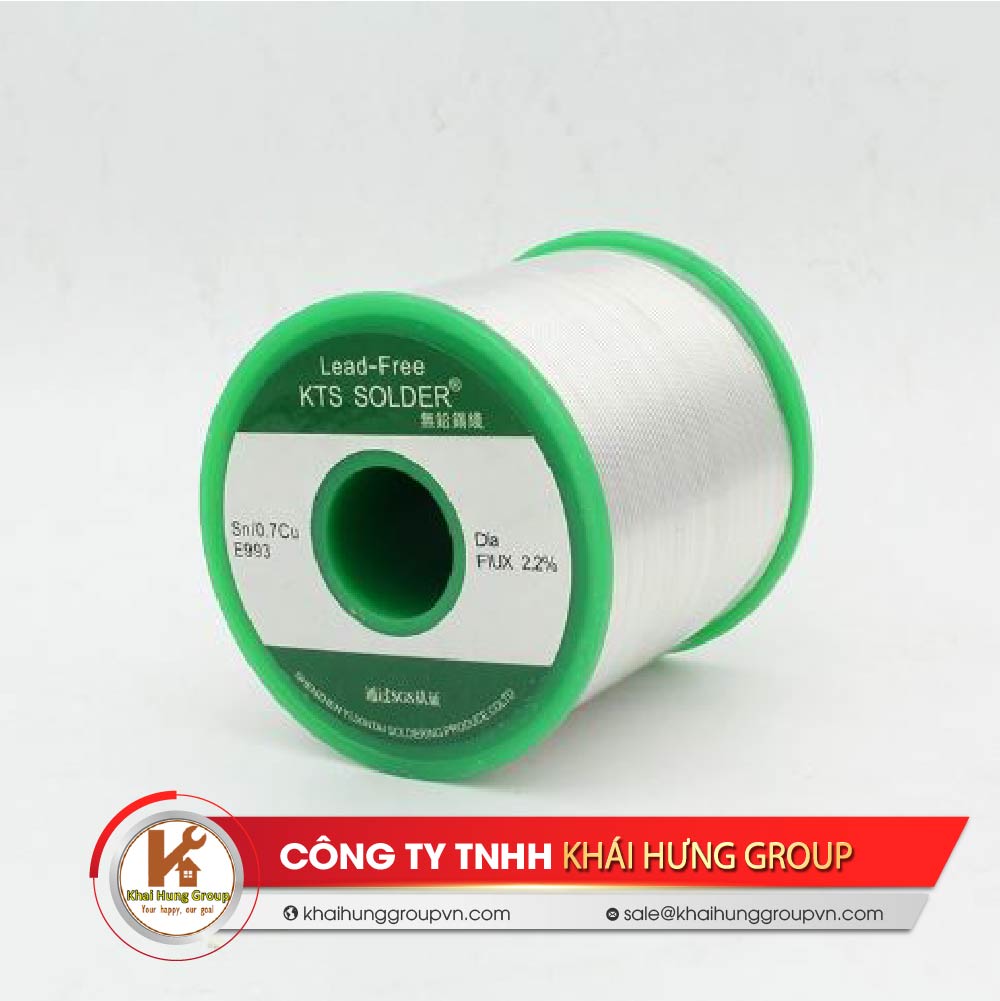

Thiếc hàn – chì hàn

Thiếc Hàn

Quá trình hàn chì thì dĩ nhiên chì hàn là vật liệu không thể thiếu rồi nhưng do khói của chì hàn thường độc hại với sức khỏe nên hiện nay các nhà sản xuất thường thêm thiếc vào thành phần để giảm độ nguy hại đến sức khỏe( thông thường chì 40% và thiếc 60%), củng như giảm một phần nhiệt độ nóng chảy giúp gia nhiệt nhanh hơn (thường nóng chảy ở 60 – 80°C)

Hiện nay, trên thị trường còn hai loại chì hàn với lớp nhựa thông phủ hên ngoài hoặc bên trong dây chì để sử dụng thuận tiện hơn

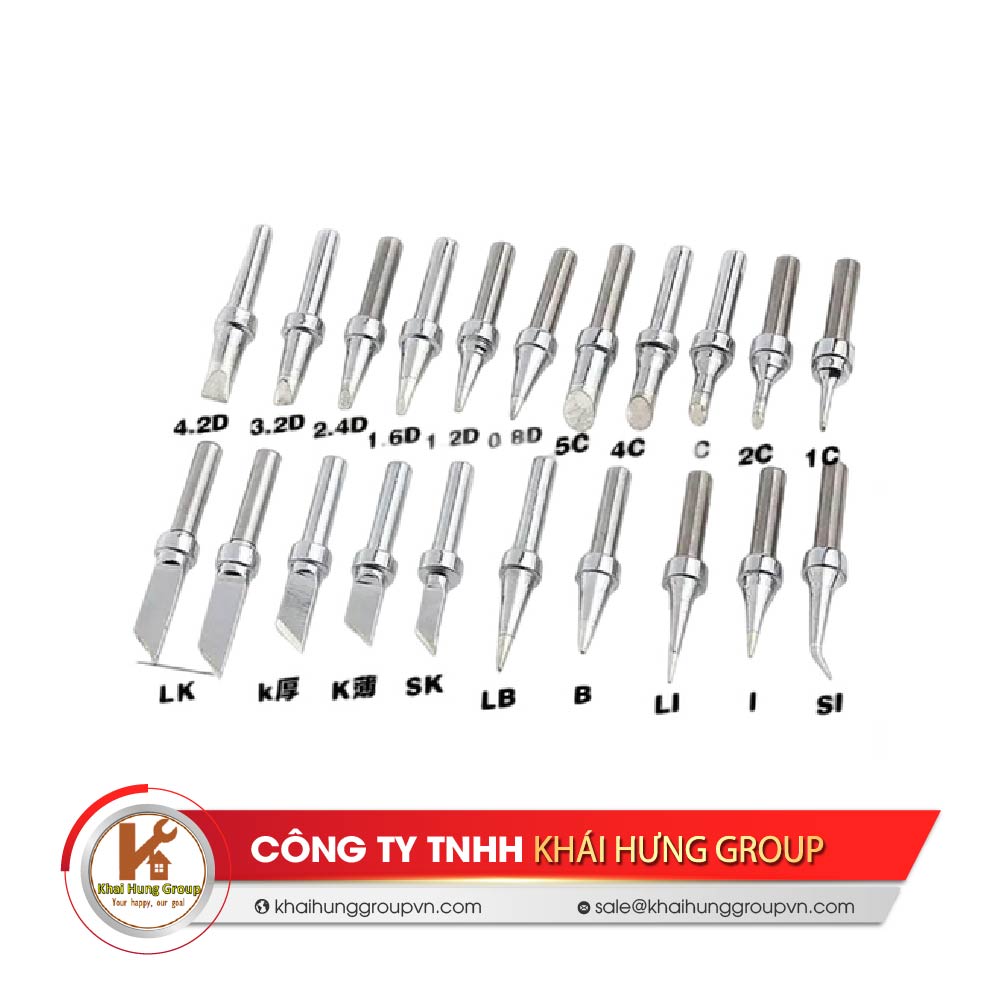

Đầu mũi hàn

Đầu mũi hàn

Tuy không quan trọng bằng ba yếu tố chủ chốt trên nhưng đầu mũi hàn là một vật liệu tiêu hao bạn nên quan tâm nếu đây là lần đầu sử dụng mỏ hàn chì

Sau một thời gian sử dụng mũi hàn sẽ bị ô xy hóa dẫn đến rỉ sét và không bám chì nên cần phải thay thế. Do đó, mũi hàn củng là một trong những thiết bị tiêu hao cần được thay thế theo thời gian không nên chọn các loại mũi hàn quá rẻ sẽ nhanh chóng bị ô xy hóa.

Máy hàn linh kiện

Máy hàn linh kiện

Máy hàn linh kiện (trạm hàn) là thiết bị chuyên dụng cho quá trình hàn, nó cho phép bạn điều chỉnh thông số nhiệt độ chính xác cho từng loại ứng dụng, giá đỡ chứa mỏ hàn giúp an toàn hơn khi sử dụng, khay chứa trên thiết bị còn cho phép bạn chứa một số vật dụng cần thiết như: bọt biển, nhựa thông, bùi nhùi… giúp không gian làm việc gọn gàng hơn

Trên đây là các yếu tố cần thiết cho một quá trình hàn chì, bạn cần đảm bảo đủ 3 yếu tố đầu tiên, hai yếu tố cuối là bổ sung. Nếu đã chuẩn bị sẵn sàng hãy đến phần tiếp theo để tìm hiểu cách hàn linh kiện hiệu quả
Hướng dẫn hàn linh kiện chi tiết nhất

Bước 1: Trong mọi trường hợp trước khi thực hiện bất kì loại linh kiện hay mối hàn nào đó là phải vệ sinh bảng mạch và chân linh kiện một cách sạch sẽ. Một bề mặt hàn bám bụi sẽ làm giảm khả năng bám dính, giảm chất lượng mối hàn hoặc mất tính thẩm mỹ. Cách vệ sinh đơn giản nhất chính là sử dụng nước vệ sinh board mạch

Bước 2: Cắt chân linh kiện canh sao cho khi đã cắm vào mạch phần chân trồi lên tính từ bề mặt bằng mạch đến linh kiện khoảng 1mm

Bước 3: Tráng thiết ba vị trí quan trọng

– Đầu mỏ hàn: Tráng thiết đầu mỏ hàn đóng một vai trò rất quan trọng trong quá trình hàn vì nếu không tráng mỏ hàn sẽ tiếp xúc trực tiếp với chân linh kiện, bảng mạch sẽ làm cháy, hỏng hoặc làm lệch chỉ số linh kiện do quá nhiệt
– Đầu dây: Cạo phần gỉ ở đầu dây hoặc chân linh kiện rồi tráng thiếc nhanh để loại bỏ tạp chất, giúp thiếc hàn bám chắc vào các phần trầy xước của chân linh kiện và dây dẫn, việc này đồng thời củng giúp nâng cao độ dính của dây dẫn và linh kiện khi hàn
– Tráng thiếc vị trí hàn: giọt thiếc hàn chảy xuống lấp kín lỗ linh kiện và giúp tản nhiệt ra xung quanh tạo cân bằng nhiệt nâng cao độ bền của bảng mạch và độ chắc chắn sau khi thực hiện quá trình hàn

Bước 4: Tiến hành hàn linh kiện

– Đối với linh kiện thông thường: Dí mỏ hàn vào nhựa thông cho nhựa thông chảy ngập đầu mỏ hàn => đưa mỏ hàn đến chỗ chân linh kiện => gia nhiệt mỏ hàn cho nhựa thông chảy ra và phủ kín chân linh kiện và lỗ trên mạch => Đưa dây thiếc vào khu vực: chân linh kiện – lỗ mạch in – đầu mỏ hàn để thiếc chạm vào đầu mỏ hàn và chảy ra
– Nên canh một lượng thiếc hàn vừa đủ để đạt độ thẩm mỹ cao, nếu cảm thấy mối hàn chưa đẹp vì chưa đủ lượng thiếc chấm lại nhựa thông và bồi đắp vào vết hàn để mối hàn được đẹp mắt hơn

– Đối với linh kiện nhiều chân: Đối với loại linh kiện này nhìn vào đã thấy tốn rất nhiều thời gian nếu bạn không có những thủ thuật hàn cần thiết, dưới đây sẽ là một cách giúp bạn tiết kiệm thời gian hơn với loại linh kiện này
– Tiến hành bôi nhựa thông đến toàn bộ chân của IC => sử dụng một lượng thiếc khá to (bằng hạt đậu) cho chân đầu tiên => gia nhiệt mỏ hàn cho thiếc nóng chảy và di chuyển đến các chân tiếp theo cho đến chân cuối (di chuyển 1 chiều) => Những chân còn chạm nhau có thể di lại hoặc thêm nhựa thông rồi tiếp tục cho đến cuối (Trong quá trình thực hiện có thể thêm hoặc bớt thiếc để làm đẹp mối hàn)
